5升储料型热熔胶三轴全自动点胶机 QZ331JR5L-B
质保三年
免费试样
15年应用经验
胶水推荐
- 品牌：齐众自动化
- 服务：推荐适合的胶水、配套的自动化工艺解决方案
- 经验：15年点胶机行业应用经验
产品简介
设备配套采用5升储料容器热熔胶专用加热装置，使固态状的热熔胶在特殊构造的储胶桶内快速熔化成液态，流至胶桶底部，并聚集在胶桶底部的气动活塞泵周围，待活塞泵上的气缸工作时，熔化的热熔胶就会被吸入泵内，再流经滤网组装置，进而流出胶路板，经加热管道引导至加热胶阀，再通过精密胶量控制器精准出胶，并搭载三轴全自动点胶机可实现同一平面内任意运动轨迹的自动点胶涂胶等作业。

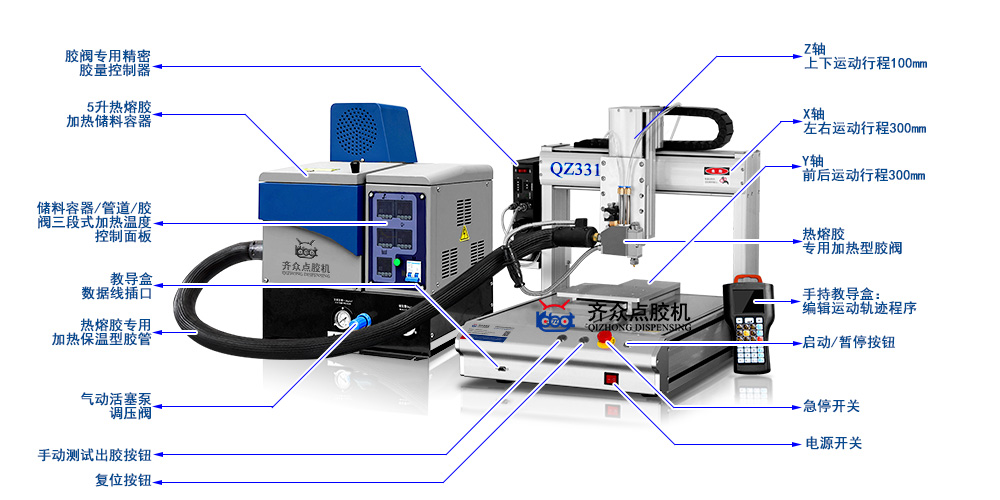

按钮功能图解
设备特点
1. 5升热熔胶加热储料容器：适用于市面上条状，块状，颗粒状等多种固体状态的热熔胶自动定量点涂胶工艺；
2. 三段式加热保温控制：可分别单独控制储料容器、输胶管道和加热胶阀的温度，以弥补胶水输送过程中产生的热量消耗；
2. 精密胶量控制器：历经了10年以上稳定应用，保证了机器在胶量控制方面的稳定性；
3. 全铝型材框架：批量开模工艺保证了机台的一致性以及型材重量保证机台稳定度；
4. 手持编程示教盒：通过点/线/圆弧等指令方式可编辑同一平面上的任意图形涂胶轨迹。
设备为企业/单位带来的优势
1、缓解目前众多生产型企业招工难的通病，替代部分人工涂胶工艺；
2、设备相当于一开始就是熟练工，不再为培养熟练工而烦恼；
3、解决人工无法实现的涂胶工艺，助力突破产品工艺瓶颈（如产品涂胶精度、均匀度、一致性等）；
4、助力提升企业产品产能和品质，并可实现批量复制化。
技术参数
| 规格型号 | QZ331JR5L-B |
| 移动范围 | 300 x 300 x 100mm |
| 本体外形尺寸 | 600 x 600 x 600mm |
| 本体重量 | 45KG |
| Z轴与工作台间距 | 100mm |
| 标准工作台尺寸 | 200mm*150mm，孔位M4，间距40mm*40mm |
| 运动方式 | XYZ三轴三联动 |
| 驱动方式 | 精密微步进电机+步进驱动 |
| 传动方式 | 同步带+精密直线导轨 |
| 安全防护 | 光电传感器 |
| 编程模式 | 手持示教盒编程 |
| 编程文件保存方式 | 数字加字母 |
| 操作界面 | 中文（简体）/英文 可自由切换 |
| 插补功能 | 点/直线/线段/圆弧/整圆/3D轨迹等 |
| 试胶功能 | 单独按钮测试出胶 |
| 加热槽容量 | 5.0升（可储存容量最大80%） |
| 最大熔胶速率 | 7Kg / 小时 |
| 最大使用粘稠度 | 100,000CPS |
| 输出量 | 150G/分钟 |
| 涂胶宽度 | 1-6mm（这个取决生产速度，点胶嘴大小，出胶时间） |
| 定量泵的类型 | 气动活塞泵 |
| 温控装置 | 温度控制面板 |
| I/0 讯号 | 4输入 / 4 输出 |
| XY/Z负载 | 10kg/3kg |
| 设备功率 | 小于3000W |
| 电源要求 | AC220V±10%/AC，50/60Hz |
| 气源要求 | 0.5～0.7Mpa,干燥气源 |
| 环境温度 | 0 ～40℃ |
设备服务
1、三轴全自动点胶机整机质保三年（耗材除外）；
2、24小时电话和网络在线售前售中售后咨询服务；
3、保修期外，设备享受终身服务，如需更换零配件，以最优价格提供；
4、一年一次的定期回访服务，使设备一直保持最佳状态工作。
